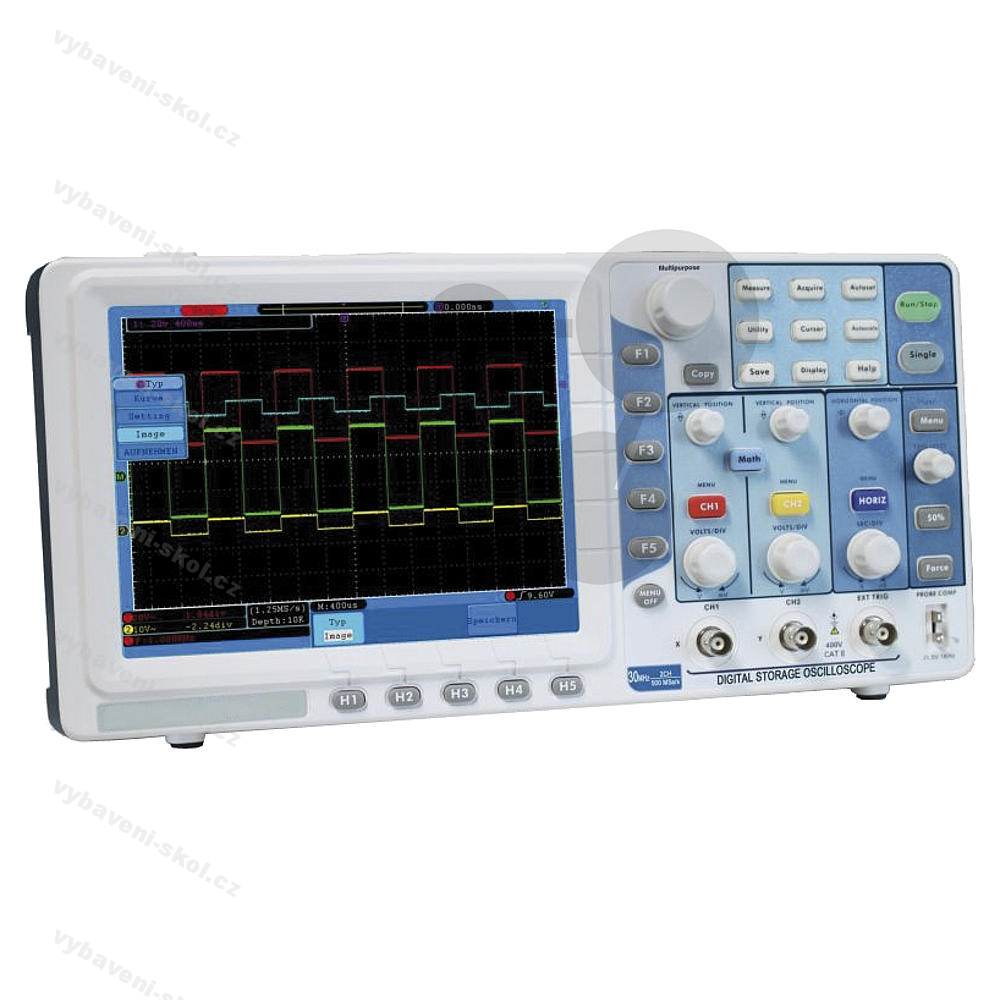

Digitální paměťový osciloskop 30 MHz

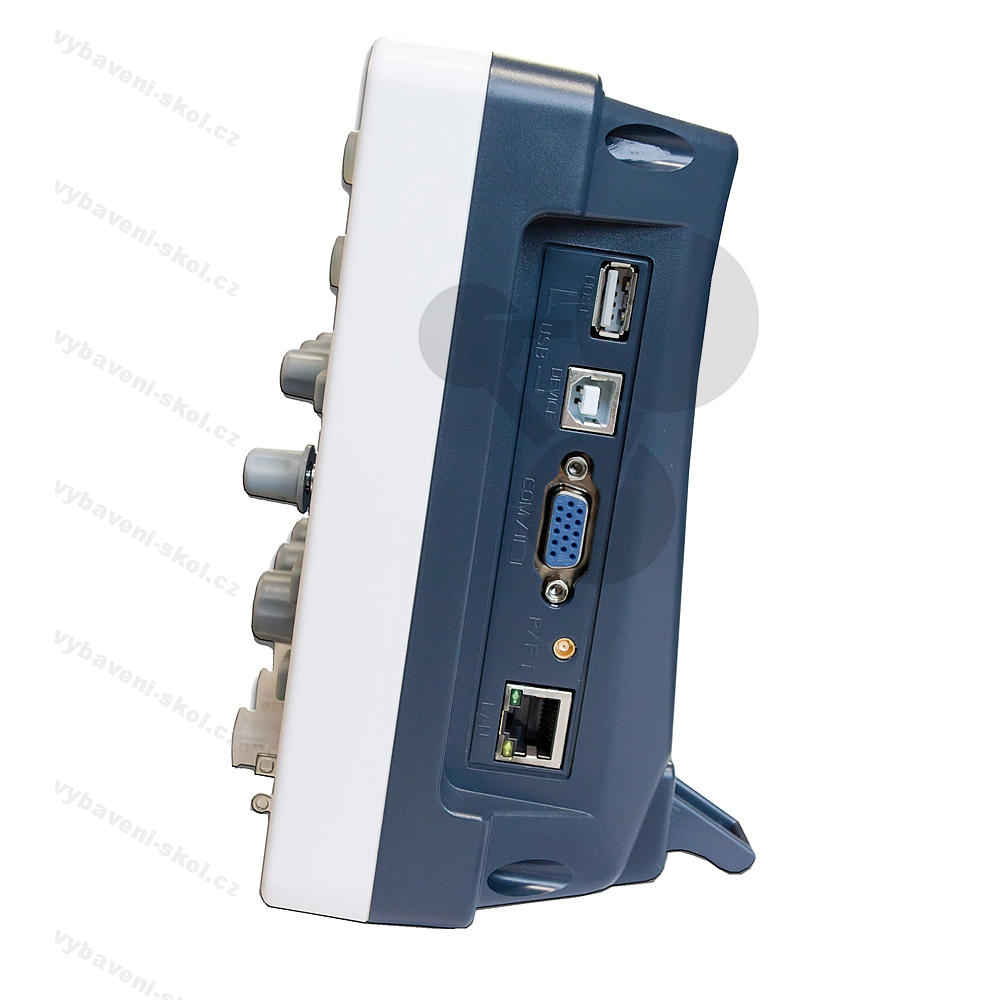

S rozhraním USB, VGA. Integrace do sítě díky rozhraní LAN.

Digitální paměťový osciloskop nejnovější generace s barevným displejem o vysokém rozlišení, podsvícení, s velkou šířkou pásma a vzorkovací frekvencí, s výstupem VGA, s velkou interní datovou pamětí, s připojením pomocí USB a rozhraním LAN pro integraci do sítí. Výhodný poměr ceny / výkonu a moderní technologie umožňují řadu aplikací v oblasti výuky, servisních služeb a zajištění jakosti.

Vybavení:

TFT barevný displej (20 cm / 8"), 800 x 600 pixelů a 65536 barev
USB rozhraní pro přenos dat v reálném čase nebo pro čtení interní paměti
Možnost uložení naměřených hodnot a grafů přímo na USB flash
Výstup VGA pro připojení externího monitoru
Funkce Autoset a Autoscale pro uživatelsky komfortní obsluhu
Rozhraní LAN pro dálkový dotaz prostřednictvím sítě
Interní paměť 10 mil. bodů na kanál nebo 15 tvarů vln
20 automatických měřicích režimů a funkce FFT
Funkce PASS/FAIL

Bezpečnost: EN 61010-1; CAT II

Technické údaje:

Šířka pásma: 30 MHz
Počet kanálů: 2
Displej: 20 cm (8") TFT displej (800 x 600 pixelů, 65536 barev)

Záznam naměřených hodnot:

Vzorkovací frekvence na kanál: 125 MSa / s

Vertikální část:

Vertikální citlivost: 2 mV - 10 V / dílek
Doba náběhu: <= 14 ns
DC přesnost: +/- 3 % + D7104
Vertikální rozlišení: 8 bitů (2 kanály současně)

Horizontální část:

Horizontální stupnice: 5 ns - 100 s / dílek
Rozsah měření: 0,5 Sa / s - 250 MSa / s

Spouštění:

Druh spouštění: Edge/Video/Pulse/Slope
Režim spouštění: Auto, Normal, Single
Spouštěcí vazba: DC, AC, LF, HF

Měřicí funkce:

20 automatických měření: peak-peak, cycle RMS, Vmax, Vmin, Vtop, Vbase, Vamp, overshoot, preshoot, rise time, fall time, +width, -width, +duty, -duty, delay A->B (rising), delay A->B (falling), frequency, period, min, max, FFT

Paměť: 10000 bodů na kanál
Provozní napětí: 100 ~ 240 V AC ef; 50 / 60 Hz

Rozměry: 355 x 178 x 118 mm.

Hmotnost: 1,6 kg.

Složení: osciloskop, 2 kabely BNC, kabel USB, Software-CD (Windows 2000/XP/Vista/7), síťový kabel, 2 sondy, transportní taška, a návod k obsluze na CD.
